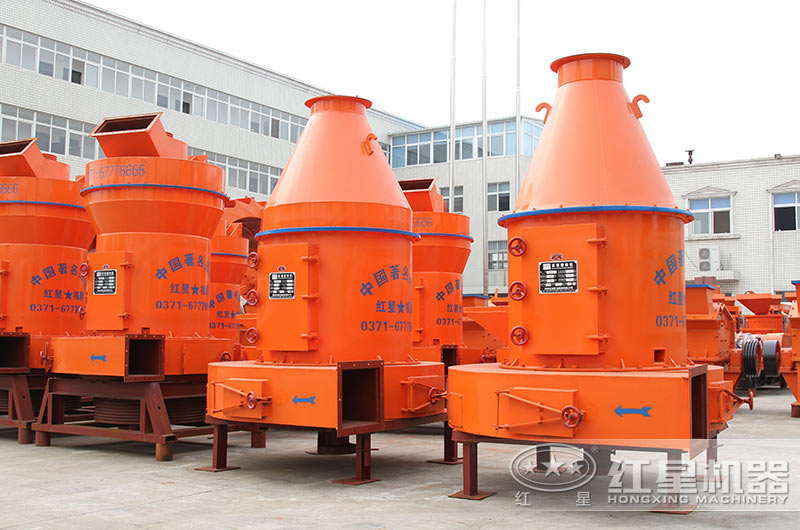

微粉磨粉機簡介

在高嶺土、石灰石、方解石、滑石、大理石、重晶石等物料的粉碎生產中， 磨粉機是必不可少的設備，對于一些粉碎細度較高的物料，微粉磨粉機成為優選。

微粉磨粉機又可稱為“微粉磨”、“微粉機”，是經我公司磨粉技術研究所在多年生產工業磨機的基礎上，采用流體力學原理，潛心研究、全新設計出的可與氣流磨相媲美的超細微粉磨，從而一舉成功地解決了國內超細粉采用氣流磨成本高的高難題，是一種節能環保型微粉磨。

微粉磨應用

該設備可用在：礦產、磨料、耐火材料、電子材料、陶瓷、化工、造紙以及莫氏硬度 12 級以下等領域的超細粉體的物料。常用在高嶺土、石灰石、方解石、滑石、大理石、重晶石、石膏、氧化鐵紅、氧化鐵綠、氫氧化鋁、顏料、膨潤土、陶土、炭黑、煤、活性炭等物料的磨粉加工中。

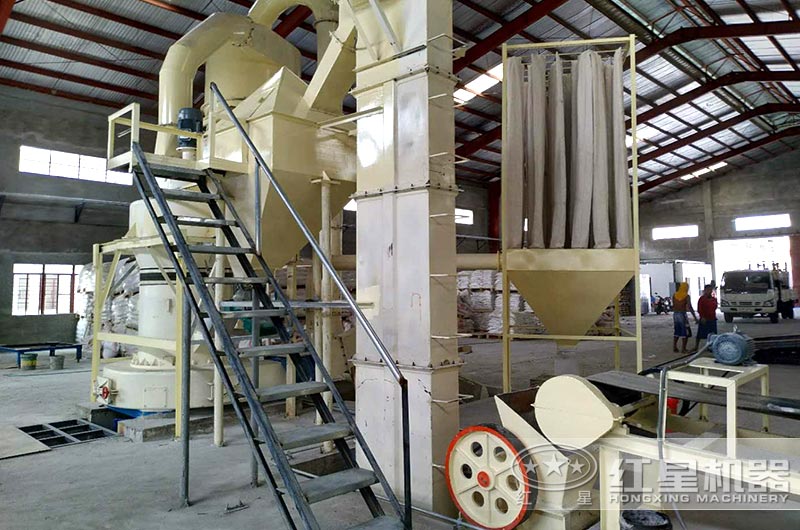

微粉磨生產現場圖片

微粉機工作原理

如圖：該機工作時用螺旋輸送機將物料喂送到水平旋轉的磨盤的中央，物料受到離心力的作用，從中央向外周移動。在磨盤外周的滾道上面，安裝有幾個（２～４個）磨輥。物料在磨輥與磨盤滾道之間，受到擠壓和磨剝作用而粉碎，然后繼續往外周移動。磨盤周?chē)强諝鈬娍冢諝猓梢允菬釟怏w或窯爐廢氣）經過噴口進入磨機內腔，回旋上升，將經過粉碎的物料帶到上方的選粉機進行選粉。粗大的顆粒落下，與新喂入的物料混在一起，再度回到磨盤，接受粉碎。選出的細顆粒———精粉經過選粉機轉子的中部，引離磨機。金屬片等夾雜物在上升氣流中下墜，經夾雜物排出口排出。

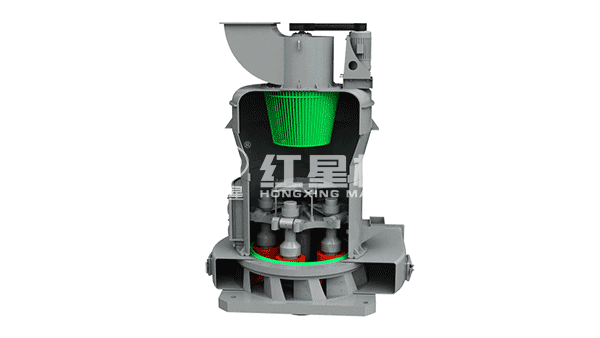

微粉磨工作原理圖

微粉磨性能特點

效率高：噴流能的充分利用和優化設計的葉輪機構，大大提高了粉碎效率和分級效率，從而大大地提高了產量。

分級精度高：變頻分級調節技術 ，穩定、完整的分級系統以及特殊的密封措施，有效地防止了細顆粒的泄漏，產品粒度可達500–6000目，細度可達到12000目。

磨損小：粉碎磨件及葉輪等主要采用德國技術，優化設計的內腔結構和耐磨防敏感材料，使設備磨損部件均損小而產品純度高。

功能多：本機即可作為粉碎機用，也可單獨作為分級機用，還可多級分級串聯，一次生產可獲得1-3個粒度號產品，并可與其它粉碎設備形成閉路或開路作業，真正實現了一機多用；同時其結構緊湊，各類主要旋轉體均采用外系式，易更換、易維護。

技術參數

參數 型號	微粉93	微粉92	微粉87	微粉76	微粉66
進料粒度	≤25	≤25	≤20	≤20	≤15
成品粒度	0.125-0.010	0.125-0.033	0.125-0.010	0.125-0.033	0.125-0.010
不同物料細度班產量	0.8-12	0.6-10	0.4-8	0.3-6	0.2-4
中心軸轉速（r/min）	140	148	160	170	180
磨環直徑	1006	973	907.5	850	725
磨輥直徑	300	300	270	250	210
磨輥高度	160	160	150	150	150
主機電機(kw)	Y225M-8-30	Y225M-8-22	Y225M-8-22	Y225S-8-18.5	Y225M-8-15
風機電機	Y180M-2-22	Y180L-4-22	Y160L-4-18.5	Y160L-4-15	Y160L-4-11
分析器電機	YCT180M-4A-4	YCT180M-4A-4	YCT180M-4A-4	YCT160-4B-3	YCT160-4B-3
